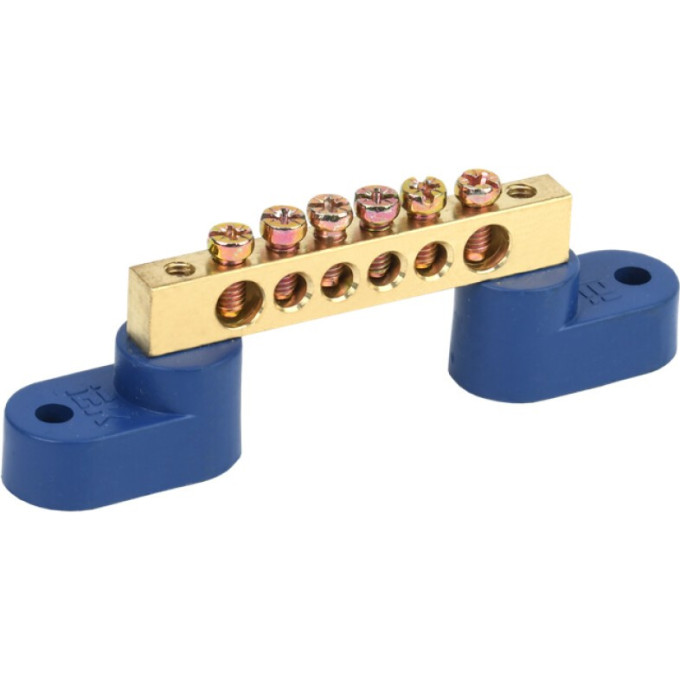

Шина N "ноль" на двух угловых изоляторах IEK ШНИ-6х9-6-У2-С - YNN10-69-6C2-K07
Артикул: YNN10-69-6C2-K07
120 руб.
от 30 руб. × 4 без переплаты
В наличии
Доставка в Щёлково
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидN (ноль)
Винты крепленияМ4
Высота27,8 мм
Глубина15...29 мм
Описание
Когда в щите нет DIN-рейки или требуется разместить шину на панели, выручает модель на угловых изоляторах. IEK ШНИ-6х9-6-У2-С (арт. YNN10-69-6C2-K07) крепится к монтажной панели через два синих изолятора. Шина из латуни сечением 6х9 мм рассчитана на ток 100 А при напряжении 400 В.
Характеристики
- Количество выводов: 6.
- Сечение подключаемых проводников: до 16/6 мм².
- Винты: М4.
- Климатическое исполнение: У2 (умеренный климат).
- Диапазон рабочих температур: от -40 до +50 °C.
- Габариты: ширина 44–72 мм, высота 27,8 мм, глубина 15–29 мм.
Типовые сценарии
Подходит для сборки щитов в жилых и административных зданиях, где нулевая шина монтируется непосредственно на заднюю стенку корпуса. Два изолятора обеспечивают устойчивое положение шины и исключают касание токоведущих частей к корпусу.
Плюсы
- Монтаж на монтажную панель, а не на DIN-рейку
- Два угловых изолятора из негорючего пластика
- Латунная шина 6х9 мм на 100 А
- Компактные размеры для установки в ограниченном пространстве
- 6 выводов для подключения нулевых линий
Характеристики
| Вид | N (ноль) |
|---|---|
| Винты крепления | М4 |
| Высота | 27,8 мм |
| Глубина | 15...29 мм |
| Климатическое исполнение | У2 |
| Количество кабельных выводов | 6 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На монтажную панель |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Нулевые |
| Тип поверхности | Необработанная |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Ширина | 44...72 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
