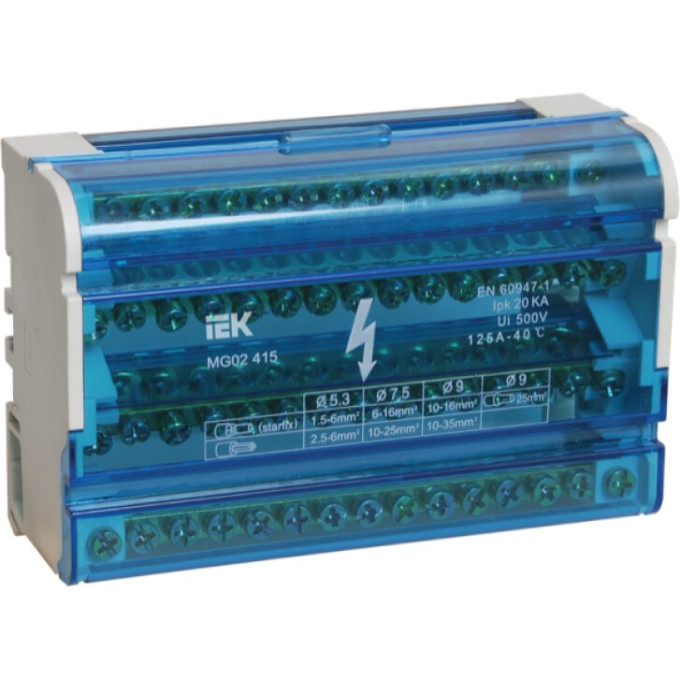

Шины на DIN-рейку в корпусе (кросс-модуль) IEK ШНК 4х15 3L+PEN - YND10-4-15-125
Артикул: YND10-4-15-125
2 400 руб.
от 600 руб. × 4 без переплаты
В наличии
Доставка в Щёлково
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидPEN (земля-ноль)
Винты крепленияМ5
Высота87 мм
Глубина50 мм
Описание
При комплектации распределительных щитов часто нужно компактно организовать подключение фазных и совмещённого PEN-проводника. Кросс-модуль IEK ШНК объединяет четыре изолированные латунные шины в одном корпусе с прозрачной крышкой, упрощая монтаж и повышая безопасность.
Основные параметры
- Количество шин — 4, назначение — L+PEN
- Номинальный ток — 125 А, ударный ток — 20 кА
- Номинальное напряжение — 400 В, напряжение изоляции Ui — 500 В
- Количество кабельных выводов — 15
- Максимальное сечение проводника — 10/25 мм²
- Крепление — винты М5
- Степень защиты — IP20
- Габариты корпуса: 132×132×50 мм
- Рабочая температура: от –25 до +40 °C
Сценарии использования
Устанавливается на DIN-рейку 35 мм или на панель щита двумя винтами. Подходит для трёхфазных сетей 380–400 В. Применяется в вводно-распределительных устройствах, этажных щитках и сборках, где требуется разделение PEN-проводника на PE и N.
Плюсы
- 4 изолированные латунные шины в одном корпусе
- Прозрачная защитная крышка
- Монтаж на DIN-рейку или на панель
- 15 выводов для подключения проводников
Характеристики
| Вид | PEN (земля-ноль) |
|---|---|
| Винты крепления | М5 |
| Высота | 87 мм |
| Глубина | 50 мм |
| Длина шины | 132 мм |
| Количество кабельных выводов | 15 |
| Количество шин | 4 |
| Макс поперечное сечение проводника | 10/25 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На DIN-рейку (дин-рейку) |
| Назначение шины | L+PEN |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин напряжение изоляции ui | 500 В |
| Номин ток in | 125 А |
| Номин ударный ток ipk | 20 кА |
| Сечение шины | Прочее |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -25...+40 °C |
| Тип | Кросс-модули |
| Тип поверхности | Необработанная |
| Цвет изолятора | Серый |
| Ширина | 132 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Особенности | В корпусе |
